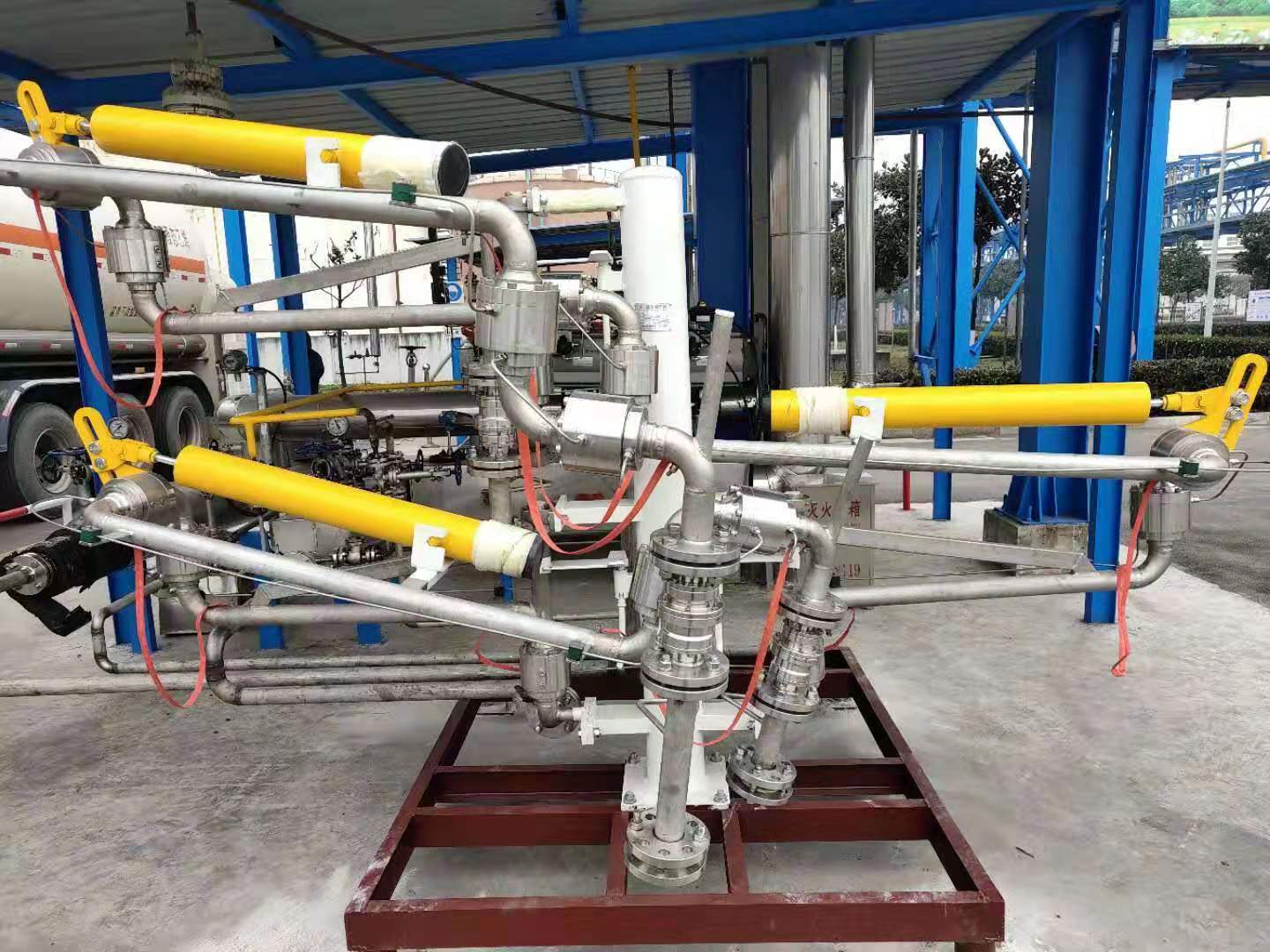

流体装卸臂主要由立柱、旋转接头、内臂、外臂、垂管、平衡器等部件组成。其工作原理主要包括以下几个方面：

1. 连接与输送介质：
- 管道系统的构建：流体装卸臂通过多个旋转接头将不同节段的管道连接起来，这些管道有弯头、多节管径相同或不同、长短不一的部分，形成一个完整的输送通道。
- 介质传输：当需要进行流体装卸作业时，流体（如液体、液化气体等）从储存设备（如储罐、油轮等）通过流体装卸臂的管道流向运输工具（如汽车槽车、火车槽车等），或者从运输工具流向储存设备，完成介质的装卸。
2. 多方向灵活移动与对接：
- 旋转接头的作用：旋转接头是流体装卸臂的关键部件，内装复列球轴承和不锈钢特殊密封圈，使得接头旋转灵活、密封性能可靠。它能够让各节管道之间相对转动，从而实现装卸臂在三维空间内的多方向灵活移动，以便快速准确地与不同类型、不同位置的运输工具对接。例如，外臂可在水平面和垂直面的范围内转动，调整对接工作位置，能够适应运输工具停靠位置的变化以及装卸过程中的轻微晃动。
- 立柱的支撑与调节：立柱起到支撑整个装卸臂的作用，部分流体装卸臂的立柱还具备一定的调节功能，可以在一定范围内调整装卸臂的高度和水平位置，进一步提高对接的准确性和便利性。
3. 平衡原理：
- 配重平衡：这是一种常见的平衡方式。以内臂中部旋转接头为转轴，内臂上端、上绳轮及外臂的重量产生的重力矩，与内臂下端主配重、下绳轮及副配重产生的重力矩相平衡。通过调整内臂下端主配重的重量，可以使装卸臂在非工作状态时保持平衡并具有回位的趋势。
- 弹簧平衡：利用弹簧的弹性力来平衡装卸臂的重量。当装卸臂的位置发生变化时，弹簧会产生相应的弹力，与装卸臂的重力相互作用，达到平衡状态。这种方式结构相对简单，并且可以根据需要选择不同弹性系数的弹簧来适应不同重量的装卸臂。
- 液压或气动平衡：通过液压或气动系统提供的力来平衡装卸臂。液压或气动系统可以根据装卸臂的实际重量和位置，精确地调整输出的力，从而实现平衡。这种平衡方式具有较高的精度和可靠性，适用于对平衡要求较高的场合。
